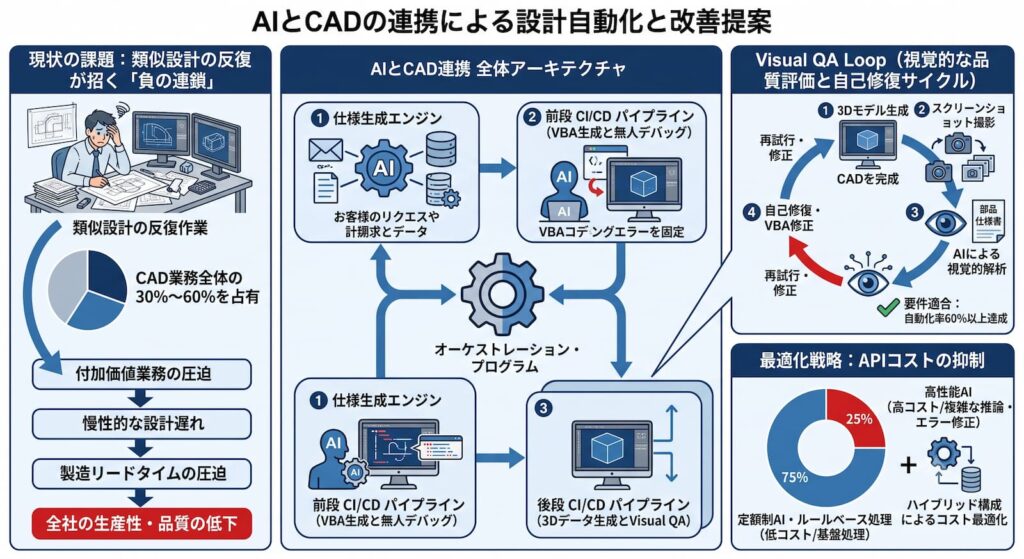

AIとCADの連携による設計自動化・改善の提案〜類似設計の反復から脱却する成功の秘訣〜

設計部門において、毎回ゼロからの反復作業がCAD業務全体の30%〜60%を占有し、大きな負担になっていませんか？
問題解決のスタートは、現状の直視です。類似設計の反復から脱却し、付加価値の高い設計開発へシフトする新しいワークフローの構築が求められています。
本記事では、AIとCADの連携による設計の自動化で「自動化率60%以上」を実現する仕組みと、実装を成功させるための戦略を解説します。

＜目次＞
1.現状の課題：類似設計の反復が招く「負の連鎖」
2.めざす姿：標準化とAI自動化による設計プロセスの変革
3.構築するAIとCAD連携の自動化の仕組み
4.実装における課題と2つの最適化戦略
まとめ

1.現状の課題：類似設計の反復が招く「負の連鎖」

多くの設計では、構造が同じでサイズや構成アイテム数が異なる「類似製品」が大半を占めています。
毎回ゼロから設計を行っており、この反復作業がCAD業務全体の実に30%〜60%を占有しているのが実態です。

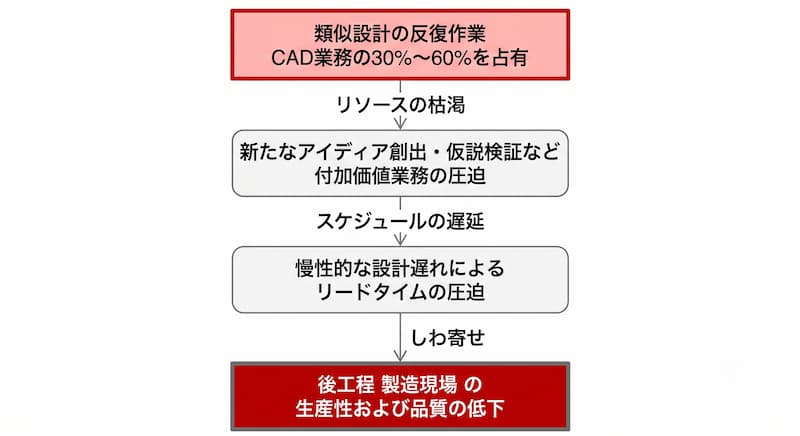

この膨大な単純作業の反復は、設計者に多大な負担を強いるだけでなく、以下のような「負の連鎖」を引き起こします。

• 付加価値業務の圧迫: 新たなアイディア創出や仮説検証に割くべき時間が奪われます。
• リードタイムの長期化: 慢性的な設計遅れが発生し、後工程への引継ぎが圧迫されます。
• 生産性と品質の低下: 結果として、製造現場の生産性や品質にまで悪影響を及ぼします。

2.めざす姿：標準化とAI自動化による設計プロセスの変革

これらの課題を解決するためには、自動化により設計リードタイムを短縮し、全社の生産性と品質を底上げすることが不可欠です。
目指すべきは、従来の「ゼロベース設計」から「標準化ベースのAI自動生成設計」へのパラダイムチェンジです。

自動化前後の比較

3.構築するAIとCAD連携の自動化の仕組み

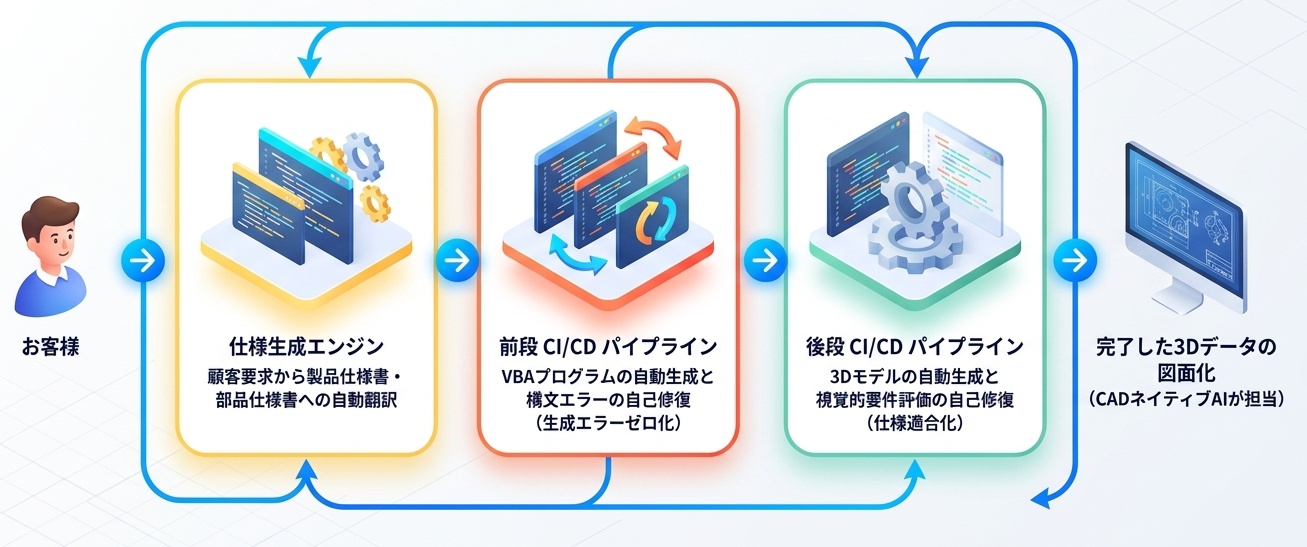

設計の自動化は、すべての工程を「オーケストレーション・プログラム」が自動制御し、人間を介さずにデータを循環させることで実現します。

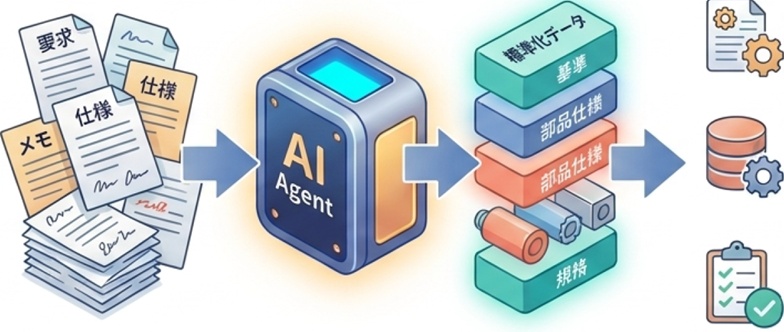

① 仕様生成エンジン

人間が要件を噛み砕く初期プロセスを、専用のAIエージェントに代替させます。

• AIが顧客の要求を解析し、「製品仕様書」を自動作成します。
• 作成した製品仕様書と、既存の「標準部品データ」をAIが自動照合します。
• 最終的なCAD生成に必要となる緻密な「部品仕様書」をAIが出力します。

これにより、入力段階でのヒューマンエラーを排除します。

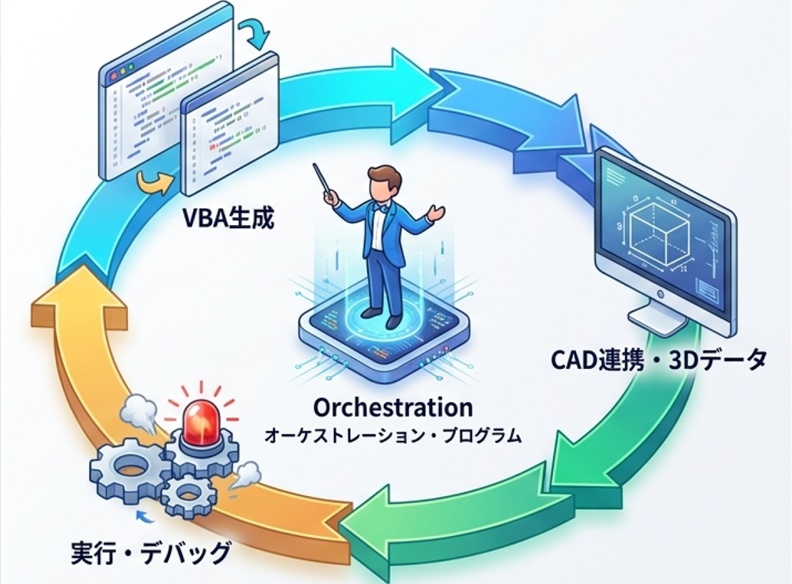

② 前段 CI/CD パイプライン（VBA生成と無人デバッグ）

• AIが部品仕様書と標準プログラムをもとに、CAD用の3Dデータ生成VBAプログラムを作成します。
• オーケストレーションプログラムがCAD上でVBAを実行し、エラーを自動収集してAIへフィードバックします。
• AIがエラー原因を検証・特定し、VBAを修正します。

生成エラーが完全になくなるまで、この「実行・検証・修正」のサイクルを全自動で反復処理します。

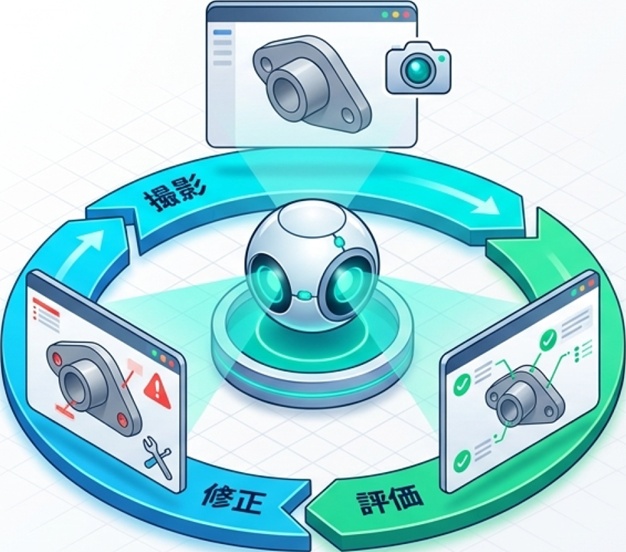

③ 後段 CI/CD パイプライン（視覚的な品質評価と適合）

• エラーのないVBAを実行して3Dデータを生成し、そのスクリーンショットを多面的に自動収集してAIへ提供します。
• AIが画像を解析し、3Dデータが「部品仕様書の要件」を満たしているかを視覚的に評価します。
• 3Dデータが要件を完全に満たすまで、原因を特定して自己修正を反復します。

4.実装における課題と2つの最適化戦略

自動化を進める上で直面する特有のリスクと、それを回避するための最適化戦略です。

最適化戦略1：2次元図面化における無限ループの回避

部品の組立図などの2次元図面作成において、寸法線やレイアウトの調整を汎用AIに任せると、判断が収束せず無限ループに陥る可能性が高いという課題があります。また、現状では人間が直接行った方が早く、正確である可能性も存在します。
そのため、本プロジェクトでの連携自動化は「3Dデータの完全生成」までに限定します。完成した3Dデータの2次元図面化は、無限ループリスクのない「CADにネイティブ実装されたAI」に一任するか、人間が補完する役割分担（ハイブリッド運用）を採用します。

最適化戦略2：APIコストの抑制

CI/CDの反復処理において、エラー修正の推論をすべてClaude等の高性能AI（High-Cost AI）に依存すると、API利用料金が予測不能な形で高額化する懸念があります。

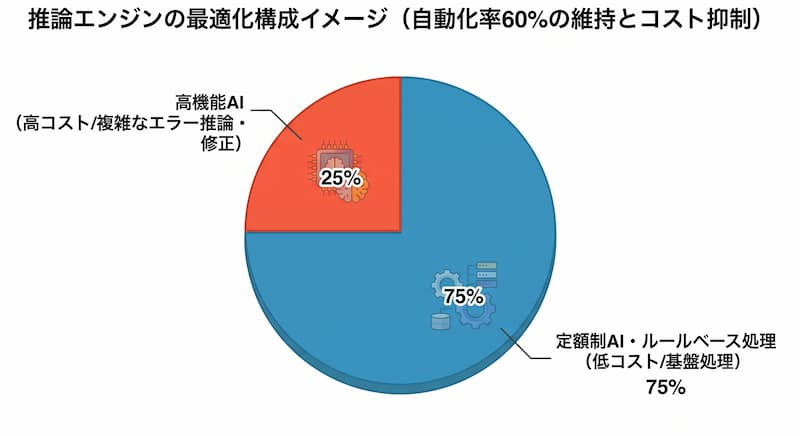

これを防ぐため、すべての処理を単一のAIに投げるのではなく、「Pythonによるルールベースのロジック処理」と、Gemini等の「定額利用が可能なAI（Flat-Rate AI）」を巧みに組み合わせるハイブリッド・アーキテクチャを採用します。適材適所で推論エンジンを使い分けることで、自動化率60%を維持しつつ、ランニングコストを最適化します。


まとめ

類似設計の反復は、CAD業務の30%〜60%を奪い、設計者の疲弊から製造工程の遅延に至るまで、全社的な生産性の低下を招きます。
仕様生成から3Dモデルの視覚的評価までをオーケストレーション・プログラムで自動制御することで、自動化率60%以上の新しいワークフローが構築可能です。無限ループやAPIコスト増といった課題に対しては、AIと人間のハイブリッド運用や、複数のAI・ロジックを組み合わせるコスト最適化戦略を取り入れることが成功の鍵となります。
